彪龙轴承
(专利号:200710014846.0)
彪龙(Biaolong)轴承材料适用于各种船舶的艉(舵)及中间轴轴承,该轴承材料具有滑动轴承所有通用性,其适用于开式润滑系统及闭式润滑系统。它是一种同聚体高分子材料,随着试用领域的不同及润滑介质的不同,在相应的环境中,多元共聚体来满足其特殊要求。
世界知名公司原料与先进的生产工艺及新技术的组合,监理了彪龙(Biaolong)轴承在抗磨损性、多用途性和稳固的可靠性。给船东、船厂带来显著的经济效益,为船用轴承材料的国产化带来更大的社会效益。
一、性能技术参数
力学性能:抗拉强度≥50MPa 压缩强度≥100MPa 弯曲强度≥30Mpa 硬度≥邵氏A90
物理性能:线膨胀系数□7.8×10-5℃-1 体积水膨胀率<1.5%

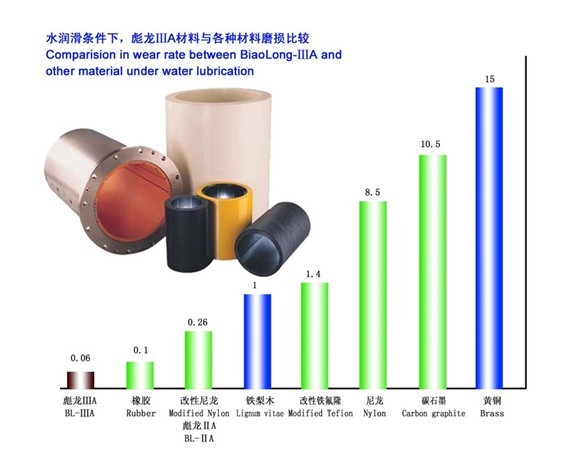

摩擦磨损性能:干滑摩擦系数<0.03 比磨损率<8.0×10-7mg/N.m 人工海水下摩擦系数《0.08 比磨损率<3.0×10-6mg/N.m
腐蚀性能:人工海水浸泡10天后弯曲强度保留率≥65%
二、主要特点:
1、高机械性能 2、抗冲击载荷 3、较大的工作温度范围 4、较高的PV值
5、良好的化学稳定性 6、良好的抗磨损性 7、良好的自润滑性低摩擦系数 8、低水胀系数无油胀 9、整体性,耐腐蚀
三、应用领域
1、艉轴承 2、舵轴承 3、辅机轴承 4、泵业 5、矿山机械 6、其它工作
四、运行条件
1、水润滑 2、油润滑 3、脂润滑
五、设计负荷
1、静态负荷 压力 轴承受到钢性外壳的支持,其设计静态负荷压力可大至20MPa
六、PV极限推荐值如下表所示
运行条件 |
PV极限 |
干摩擦 |
5MPa.m.min-1 |
部件上涂润滑脂 |
10 MPa.m.min-1 |
定期加润滑脂 |
20 MPa.m.min-1 |
油润滑 |
40 MPa.m.min-1 |
水润滑 |
100 MPa.m.min-1 |
七、尺寸设计
1、长度与直径比率(L:D)
对水润滑艉轴系统,典型的比率为3:1;对水润滑舵系统,典型的比应为2:1。
2、壁厚(T) 推荐值为T(mm)=0.06d(mm)+2mm 式中d为轴颈。
3、外径和内径
外径:壳体的最大内径加过盈量。
内径:最大轴径加上1.2倍过盈量和运行间隙。
壁厚:实际试用证明最佳壁厚按下式计算。
T=0.5[壳体内径-d(基本轴径)-(0.2×过盈量)-运行间隙]
4、过盈量和运行间隙
运行间隙按下列公式计算
运行间隙(mm)=(k+0.0016d)×2(轴径mm)
八、水润滑轴承
1、水润滑艉轴砂轴向水槽的尺寸和流量如下表所示。水槽均匀分布。6点钟位置处无槽。水润滑艉轴承的内径水槽为矩形,其尺寸也可以按下列公式设计。
最大槽深g=0.33T 槽宽W=1.5g 倒角r=0.33g 式中 T为推荐爱你的最佳壁厚
轴径(mm) |
槽数 |
槽间角度 |
槽宽(mm) |
槽深(mm) |
水流量(L/min) |
60-79 |
5 |
60° |
5 |
4 |
12 |
80-119 |
7 |
45° |
6 |
5 |
18 |
120-159 |
7 |
45° |
7 |
6 |
24 |
160-199 |
7 |
45° |
8 |
7 |
30 |
200-249 |
7 |
45° |
9 |
8 |
38 |
250-299 |
7 |
45° |
10 |
8 |
45 |
300-349 |
8 |
40° |
101 |
8 |
53 |
350-399 |
8 |
40° |
11 |
8 |
60 |
400-499 |
9 |
36° |
12 |
9 |
75 |
500-599 |
10 |
33° |
13 |
9 |
90 |
600-699 |
11 |
30° |
13 |
9 |
105 |
700-800 |
12 |
27° |
13 |
9 |
120 |
2、油润轴承
油润滑艉轴承不需要轴向开槽,只需加工出两条圆弧状帻凹陷即可,其位置在9点钟和3点钟处,尺寸则按下列公式设计。R=0.4d,g=0.025d式中R为凹陷深度,d为轴径。
3、脂润滑轴承
脂润滑轴承一般用于缓慢转动或摆的设备,不必开槽。
